Ściana domu szkieletowego nie jest listą „obowiązkowych” materiałów. To zaprojektowany układ, który ma równocześnie przenieść obciążenia, ograniczyć straty ciepła, zatrzymać wodę opadową, kontrolować przepływ powietrza i wilgoci oraz dać się poprawnie wykonać w detalach.
Dlatego dwa przekroje o podobnej grubości mogą działać zupełnie inaczej. Na rysunku warto najpierw sprawdzić funkcję każdej warstwy, a dopiero potem markę i nazwę materiału. Poniższy schemat pomaga rozmawiać z projektantem lub wykonawcą, ale nie zastępuje projektu konstrukcyjnego ani obliczeń cieplno-wilgotnościowych dla konkretnego domu.
Przekrój ściany zewnętrznej: jak go czytać
Najczytelniej analizować ścianę od zewnątrz do wewnątrz. Kolejność materiałów może się różnić między systemami; stałe powinny być ich zadania i ciągłość na połączeniach.
| Strefa ściany | Funkcja, której szukasz na rysunku | Pytanie kontrolne |
|---|---|---|
| Elewacja i jej podkonstrukcja | Ochrona przed pogodą oraz odprowadzenie wody odpowiednio do rodzaju elewacji. | Jak woda, która dostanie się za okładzinę, ma zostać odprowadzona? |
| Warstwa zewnętrzna | Ograniczenie przewiewania izolacji, ochrona przed wodą oraz – zależnie od systemu – usztywnienie. | Który element odpowiada za wiatroszczelność, a który za usztywnienie? |
| Szkielet i wypełnienie | Przeniesienie obciążeń przez drewno i izolacja cieplna w polach między elementami. | Czy przekroje, rozstawy i nadproża wynikają z projektu konstruktora? |
| Szczelność i kontrola pary | Ograniczenie niekontrolowanego przepływu powietrza i zarządzanie wilgocią zgodnie z projektem przegrody. | Gdzie przebiega ciągła warstwa i jak łączy się z dachem, podłogą oraz oknami? |
| Instalacje i okładzina | Prowadzenie instalacji bez przypadkowego uszkadzania szczelności; wykończenie, akustyka i wymagania pożarowe. | Czy instalacje przebijają warstwę szczelną, a jeśli tak – czym i jak są uszczelnione? |

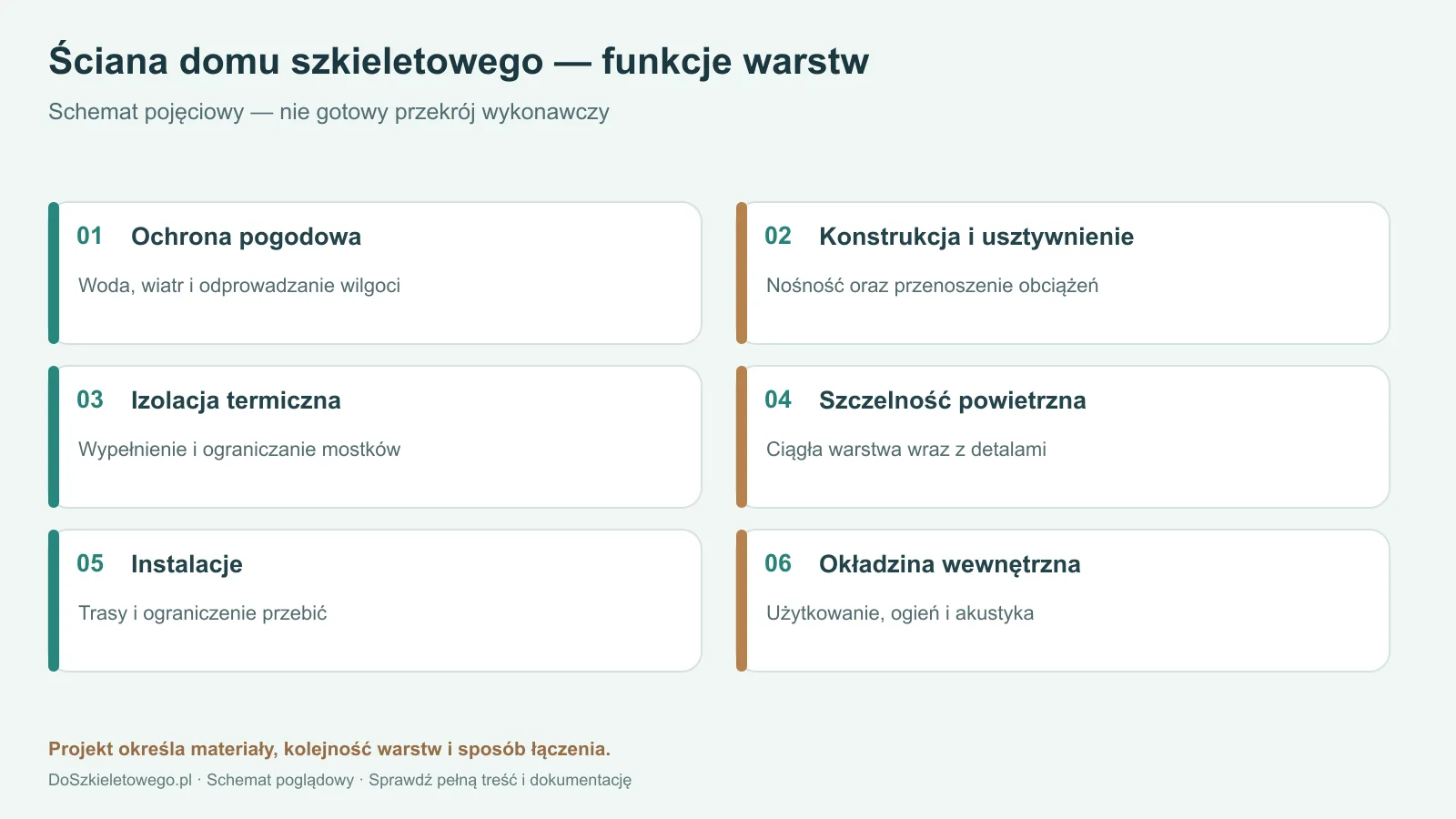

Typowy układ warstw – tylko jako mapa funkcji
W wielu ścianach spotkasz kolejno: elewację, rozwiązanie odprowadzające wodę lub wentylujące (jeżeli wymaga go dana elewacja), warstwę zewnętrzną, szkielet z izolacją, warstwę szczelności po stronie wewnętrznej, przestrzeń instalacyjną i okładzinę. Nie oznacza to, że każda ściana ma mieć identyczne płyty, folie lub grubości.
Nie oceniaj ściany po samej kolejności haseł. Poszycie może mieć funkcję konstrukcyjną, uszczelniającą albo tylko pomocniczą – a czasem funkcje te rozdziela się między kilka elementów. Zamiana jednej płyty na inną bez sprawdzenia projektu może zmienić nośność, odporność ogniową, akustykę, szczelność lub zachowanie wilgotnościowe przegrody.
Warstwa po warstwie: co naprawdę ma znaczenie
1. Elewacja, szczelina i woda opadowa
Elewacja jest częścią ochrony ściany, nie tylko wykończeniem. Przy elewacji wentylowanej rysunek powinien pokazać szczelinę oraz drogę wlotu i wylotu powietrza zgodną z danym systemem. Przy innych rozwiązaniach zasada odprowadzania wody może być inna. Nie przenoś detalu z elewacji drewnianej do tynkowanej tylko dlatego, że „warstwy wyglądają podobnie”. Ochronę przed deszczem i możliwość wysychania trzeba rozpatrywać razem, z uwzględnieniem klimatu oraz rodzaju okładziny, co podkreśla techniczne opracowanie Building Science. Zobacz też: jak wybrać elewację domu szkieletowego.
2. Wiatroszczelność i poszycie
Od strony zewnętrznej ściana musi ograniczać przepływ powietrza przez izolację i być zabezpieczona przed wodą, która mogłaby dostać się za elewację. Osobno trzeba ustalić, jak zaprojektowano usztywnienie budynku. Nie zakładaj, że każda płyta po zewnętrznej stronie robi to samo ani że jej lokalizacja jest uniwersalna. Szczelność powietrzna, ochrona przed wodą i kontrola dyfuzji są odrębnymi funkcjami, których układ zależy od warunków pracy przegrody; opisuje to opracowanie o kontroli wilgoci w przegrodach. Więcej o tej funkcji: wiatroizolacja domu szkieletowego.
3. Szkielet drewniany i izolacja między słupkami
Słupki, oczepy, nadproża, połączenia i zakotwienia są częścią konstrukcji, więc ich przekroje oraz rozstaw dobiera konstruktor. Izolacja między słupkami ogranicza straty ciepła, ale drewno zajmuje część powierzchni ściany. Z tego powodu nie da się wiarygodnie ocenić całej przegrody tylko po lambdzie izolacji lub grubości pojedynczej warstwy. O doborze drewna przeczytasz w poradniku drewno na dom szkieletowy.
4. Dodatkowa, ciągła izolacja
Ciągła izolacja po jednej ze stron szkieletu może ograniczać wpływ mostków przez elementy drewniane. Jest to decyzja systemowa: wpływa na mocowanie elewacji, położenie innych warstw, detale otworów i obliczenia. Jej obecność nie zwalnia z zaprojektowania narożników, nadproży oraz styku ściany z fundamentem i dachem.
5. Szczelność powietrzna i kontrola pary
To nie jest „folia do odhaczenia”. Liczy się ciągła płaszczyzna oraz połączenia: zakłady, narożniki, stolarka, przejścia przewodów i styk z innymi przegrodami. Transport wilgoci z powietrzem uciekającym przez nieszczelności może mieć duże znaczenie, a ograniczona możliwość wysychania zwiększa ryzyko dla drewnianej konstrukcji; tę zależność omawia Building Science. Dlatego wybór warstwy i jej parametry powinny wynikać z analizy całej ściany, a wykonanie z systemowych instrukcji. Przeczytaj: paroizolacja w domu szkieletowym.
6. Warstwa instalacyjna i okładzina wewnętrzna
Przestrzeń instalacyjna może ograniczyć liczbę przebić głównej warstwy szczelnej. Nie rozwiązuje jednak automatycznie problemu większych kanałów, odpływów czy elementów mocowanych do ściany – ich przebieg trzeba skoordynować przed zamknięciem zabudowy. Rodzaj i liczba płyt wewnętrznych mogą mieć znaczenie dla akustyki oraz odporności ogniowej, więc również nie są wymienne „na oko”.
OSB w ścianie szkieletowej: pytaj o rolę, nie o dogmat
OSB nie musi występować w każdej ścianie i nie jest automatycznie najlepszym wyborem. W konkretnym systemie może pełnić np. funkcję poszycia lub podłoża; w innym te zadania przejmują inne materiały i połączenia. Jeżeli OSB znajduje się w przekroju, poproś o odpowiedź na cztery pytania:
- jaką funkcję pełni w tym konkretnym układzie;
- czy jest uwzględniona w ocenie wilgotnościowej i szczelnościowej przegrody;
- jak rozwiązano jej styki, łączniki i przejścia instalacyjne;
- jakie są dopuszczone przez projekt alternatywy i co zmienia ich zastosowanie.
To samo podejście stosuj do płyt MFP, włóknowo-drzewnych, gipsowo-włóknowych oraz membran: nazwa materiału nie jest opisem funkcji całej ściany.
Parametr U: ważny, ale nie wystarczający
Dla ścian zewnętrznych w pomieszczeniach o temperaturze wewnętrznej co najmniej 16°C obowiązujące Warunki Techniczne podają graniczną wartość UC(max) = 0,20 W/(m²·K). To wymaganie dla przegrody, nie gotowa recepta na jej przekrój. Wynik zależy m.in. od całego układu warstw, udziału drewna, połączeń oraz przyjętej metody obliczeń.
Niższe U nie odpowiada samo na pytania o bezpieczeństwo wilgotnościowe, szczelność, akustykę, ochronę przed wodą ani poprawność konstrukcyjną. Jeżeli oferta podaje wyłącznie „U ściany”, poproś o wskazanie wariantu przegrody, założeń obliczenia i detali, których wynik nie opisuje.
Gdzie przekrój najczęściej przestaje działać jak na rysunku
Największe ryzyko zwykle nie leży w środku prostego pola ściany, lecz na połączeniach. W projekcie wykonawczym i na budowie sprawdź przede wszystkim:
- styk ściany z fundamentem lub płytą oraz ciągłość uszczelnień;
- połączenie ściany z dachem albo stropem;
- narożniki i skrzyżowania ścian;
- nadproża, podokienniki i miejsca o większym udziale drewna;
- montaż okien oraz ciągłość warstw wokół ościeży;
- przejścia instalacyjne, skrzynki, przewody i rury;
- relację elewacji do cokołu, tarasu i obróbek blacharskich.
O wpływie takich miejsc na komfort przeczytasz w artykule mostki cieplne w domu szkieletowym.
Jak porównać dwa przekroje od wykonawców
Poproś każdą firmę o rysunek w tej samej skali, listę warstw z grubościami oraz rysunki kluczowych detali. Nie porównuj ofert po liczbie centymetrów, nazwie płyty ani haśle „otwarta dyfuzyjnie”.
| Obszar | Co ma być pokazane lub wyjaśnione |
|---|---|
| Konstrukcja | Kto projektuje przekroje słupków, nadproża, poszycie i zakotwienia; które ściany usztywniają budynek. |
| Ciepło | Wartość U dla konkretnego wariantu oraz sposób uwzględnienia drewnianych elementów konstrukcji. |
| Wilgoć i powietrze | Położenie warstwy szczelnej, jej połączenia oraz założenia oceny cieplno-wilgotnościowej. |
| Woda z zewnątrz | Detal elewacji, okna, cokołu i rozwiązanie odprowadzenia wody dla zastosowanego typu elewacji. |
| Instalacje | Trasy przed zabudową, sposób uszczelniania przejść i odpowiedzialność za koordynację. |
| Zmiany materiałowe | Procedura akceptacji zamiennika; potwierdzenie projektanta, gdy element ma funkcję konstrukcyjną lub systemową. |
Lista kontroli przed zakryciem ściany
- porównaj wykonanie z aktualnym projektem, nie z wizualizacją sprzedażową;
- udokumentuj zdjęciami konstrukcję, łączniki i wzmocnienia przed zasłonięciem;
- sprawdź ciągłość izolacji oraz brak przypadkowych szczelin i zgnieceń;
- sfotografuj wszystkie połączenia warstwy szczelnej, zwłaszcza przy oknach i instalacjach;
- potwierdź przebieg instalacji przed montażem okładzin;
- sprawdź detale fundamentu, dachu, narożników i otworów;
- zapisz każdą uzgodnioną zmianę materiału wraz z jej akceptacją w dokumentacji.
FAQ: ściana domu szkieletowego
Jaki jest najlepszy przekrój ściany szkieletowej?
Nie ma jednego najlepszego przekroju. Dobry jest ten zaprojektowany jako spójny system dla danego budynku, elewacji, konstrukcji, wymagań energetycznych i detali wykonawczych.
Czy ściana zewnętrzna musi mieć OSB?
Nie. O potrzebie i miejscu poszycia decyduje funkcja w konkretnym systemie oraz projekt. OSB nie należy ani automatycznie dodawać, ani usuwać bez sprawdzenia konsekwencji dla konstrukcji, szczelności i wilgoci.
Czy ściana domu szkieletowego „oddycha”?
To zbyt nieprecyzyjne określenie. W praktyce ocenia się osobno ochronę przed wodą, przepływ powietrza, transport pary wodnej i możliwość wysychania przegrody. Więcej: wilgoć w domu szkieletowym.
Jaka grubość ściany szkieletowej jest wystarczająca?
Nie da się tego ustalić po jednej liczbie. Grubość wynika z projektu całej przegrody, wymaganej izolacyjności oraz konstrukcji i detali. Sprawdź też: jaka grubość ściany domu szkieletowego ma sens.
Czy można później przewiercić ścianę?
Przed wierceniem ustal położenie słupków, przewodów, rur i warstw szczelnych. Przejście przez warstwę odpowiedzialną za szczelność może wymagać systemowego uszczelnienia; zmiany w elementach konstrukcyjnych konsultuje się z projektantem.
Źródła i zakres
Wymaganie UC(max) przywołano z tekstu ujednoliconego rozporządzenia w sprawie Warunków Technicznych (stan prawny należy potwierdzić dla konkretnej inwestycji). Zasady funkcjonalnego czytania konstrukcji uzupełnia materiał techniczny „Ściany szkieletowe – zasady konstruowania”. Dla szczelności powietrznej, wilgoci, wysychania i detali elewacji wykorzystano niezależne opracowanie techniczne BSD-012: Moisture Control for New Residential Buildings; opisuje ono zasady fizyki budowli, a nie gotowy polski detal ani wymaganie prawne. Żadne z tych źródeł nie zastępuje projektu ani obliczeń dla konkretnego domu.
Najważniejszy wniosek: dobra ściana szkieletowa to spójny system i dobrze narysowane, możliwe do wykonania detale. Jeżeli otrzymujesz jedynie marketingowy przekrój bez informacji o połączeniu z fundamentem, dachem i oknem, nie masz jeszcze wystarczającej podstawy do oceny rozwiązania. Przed rozpoczęciem budowy sprawdź też co sprawdzić w projekcie domu szkieletowego.
